強(qiáng)堿陰離子交換樹脂
強(qiáng)堿陰離子（SBA）樹脂是由苯乙烯或丙烯酸與二乙烯基苯聚合并氯化、胺化而成的聚合物?？商峁┎煌宦?lián)的凝膠型和大孔型SBA樹脂。我們的SBA有多種等級(jí)可供選擇，包括OH形式、統(tǒng)一尺寸和食品級(jí)。201X2,201X4,201X5,201X7,D290,213,D201,D202,D213,強(qiáng)堿陰離子樹脂
| 樹脂 | 聚合物基體結(jié)構(gòu) | 物理形態(tài)外觀 | 功能團(tuán)體 |
離子 形式 |
總交換容量 meq/ml | 水分含量 | 粒徑 毫米 | 腫脹氯→OH 最大值 | 裝運(yùn)重量 克/升 |

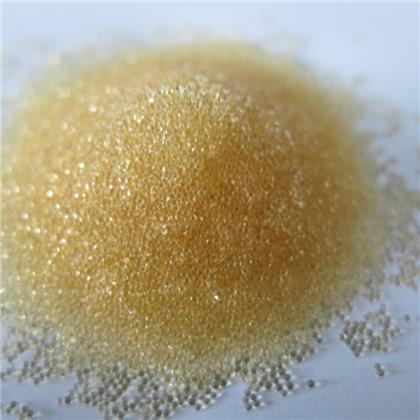

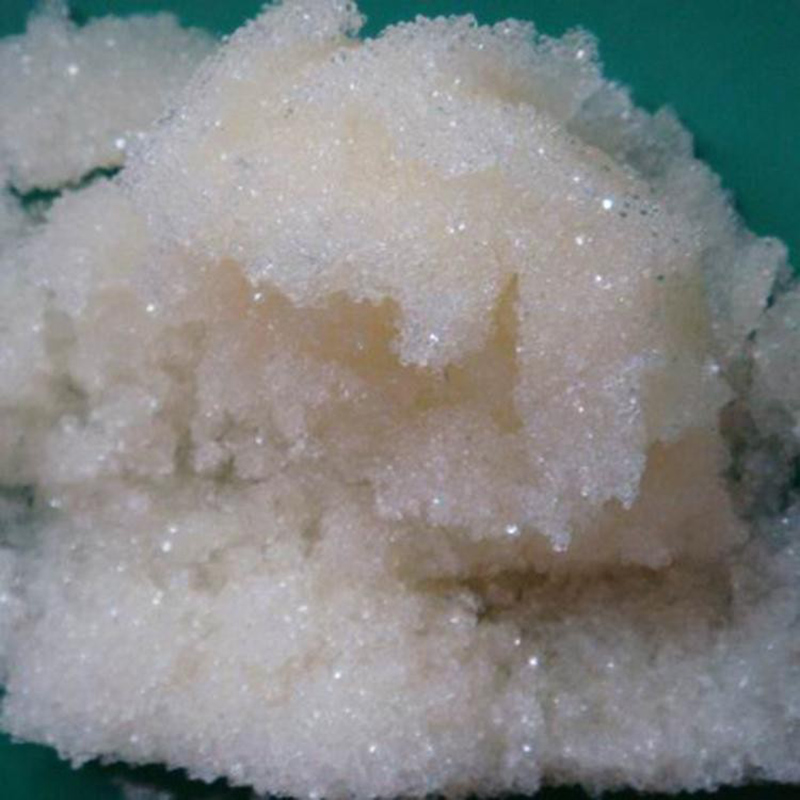

| 201X2 | 凝膠 I 型，聚苯乙烯 DVB | 透明至微黃色球形珠子 | R-NCH3 |
氯 |
0.80 | 65-75% | 0.3-1.2 | 20% | 670-700 |
| 201X4 | 凝膠 I 型，聚苯乙烯 DVB | 透明至微黃色球形珠子 | R-NCH3 |
氯 |
1.10 | 55-60% | 0.3-1.2 | 20% | 670-700 |
| 201X5 | 凝膠 I 型，聚苯乙烯 DVB | 透明至微黃色球形珠子 | R-NCH3 |
氯 |
1.3 | 48-52% | 0.3-1.2 | 20% | 670-700 |
| 201X7 | 凝膠 I 型，聚苯乙烯 DVB | 透明至微黃色球形珠子 | R-NCH3 |
氯 |
1.35 | 42-48% | 0.3-1.2 | 20% | 670-700 |
| D202 | 凝膠類型 II , 聚苯乙烯 DVB | 透明至微黃色球形珠子 | 注冊(cè)護(hù)士(CH3)2（C2H4哦） |
氯 |
1.3 | 45-55% | 0.3-1.2 | 25% | 680-700 |
| 213 | 凝膠，聚丙烯酸，帶 DVB | 透明球形珠子 | R-NCH3 |
氯 |
1.25 | 54-64% | 0.3-1.2 | 25% | 780-700 |

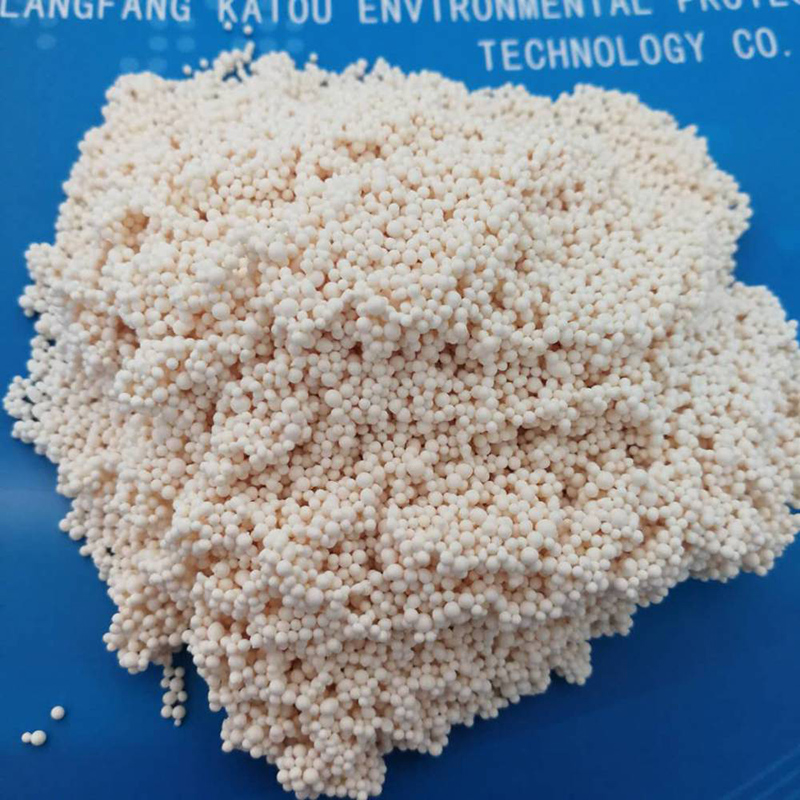

| D201 | 具有 DVB 的大孔 I 型聚苯乙烯 | 不透明珠子 | 季銨鹽 |
氯 |
1.20 | 50-60% | 0.3-1.2 | 10% | 650-700 |
| D290 | 具有 DVB 的大孔 II 型聚苯乙烯 | 不透明珠子 | 季銨鹽 |
氯 |
1.20 | 45-57% | 0.3-1.2 | 10% | 680-700 |
| D213 | 帶 DVB 的大孔聚丙烯酸 | 不透明珠子 | R-NCH3 |
氯 |
0.80 | 65-75% | 0.3-1.2 | 25% | 680-700 |
使用注意事項(xiàng)
1、保持一定的水分
離子交換樹脂含有一定量的水分，不宜露天存放。貯運(yùn)過程中應(yīng)保持濕潤(rùn)，以免風(fēng)干脫水，造成樹脂破碎。如果樹脂在儲(chǔ)存過程中脫水，應(yīng)將其浸泡在濃鹽水（25%）中，然后逐漸稀釋。不可直接放入水中，以免迅速膨脹，使樹脂破碎。
2.保持一定的溫度
冬季貯運(yùn)時(shí)，溫度應(yīng)保持在5-40℃，以免過冷或過熱影響質(zhì)量。如果冬天沒有保溫設(shè)備，可以將樹脂儲(chǔ)存在鹽水中，根據(jù)溫度確定鹽水的濃度。
3.除雜
離子交換樹脂的工業(yè)產(chǎn)品往往含有少量的低聚物和非反應(yīng)性單體，以及鐵、鉛、銅等無(wú)機(jī)雜質(zhì)。當(dāng)樹脂與水、酸、堿或其他溶液接觸時(shí)，上述物質(zhì)會(huì)轉(zhuǎn)移到溶液中，影響出水水質(zhì)。因此，新樹脂在使用前須進(jìn)行預(yù)處理。一般用水使樹脂充分膨脹，然后用4-5%的稀鹽酸去除無(wú)機(jī)雜質(zhì)（主要是鐵化合物），用2-4%的稀氫氧化鈉去除有機(jī)雜質(zhì)解決方案。如果用于藥物制劑，須用乙醇浸泡。
4.定期活化處理
使用中可防止樹脂被金屬（如鐵、銅等）油和有機(jī)分子逐漸稀釋。陰樹脂容易被有機(jī)物污染。可用10%NaCl+2-5%NaOH混合溶液浸泡或沖洗。如有必要，可在1%雙氧水溶液中浸泡幾分鐘。也可采用其他方法，如酸堿交替處理、漂白處理、酒精處理和各種殺菌方法。
- 上一個(gè)：弱酸性陽(yáng)離子交換樹脂
- 下一個(gè)：弱堿陰離子交換樹脂
在線咨詢
一分鐘快速報(bào)名
免費(fèi)驗(yàn)房 免費(fèi)量房 免費(fèi)做預(yù)算
